德國RJL公司成功開發的安杰萊清潔度分析儀特別適用于金屬零部件的清潔度分析。該儀器的測試方法符合標準VDA-19和ISO-16232。MicroQuick能在幾分鐘內完成對濾膜上粒子大小的分析。

符合標準

ISO-16232，ISO-4406，VDA-19等，具體的粒子的提取方法和必須用到的測量設備標準指引歡迎致電【400-680-8138】垂詢。

使用方法

1表面污染物的提取

首先要提取污染物，并通過沖洗、壓力噴洗、超聲波沖洗或擦拭的方法將污染物轉移到液體介質中。然后，利用真空過濾將粒子留在濾膜上。

2稱重法分析剩余油污重量

零件漂洗后，殘余的油脂和潤滑脂通過旋轉蒸發儀選擇性地使液體介質(如石油醚)蒸發并與之分離，然后單獨稱重。稱量剩余油污重量以量化判斷零件是否達到無油表面的質量要求。

3稱重法分析粒子重量

最簡單評估粒子數量的方法就是稱量濾膜過濾前后的重量，然后計算重量差，其重量差就是粒子的重量。對于最基本的清潔度測試，這種稱量的結果就足夠了。

4粒子的計數和尺寸大小

德國RJL清潔度分析儀能夠在幾分鐘內，掃描得到濾膜上的粒子計數以及尺寸大小。因為RJL清潔度分析儀的價格經濟，并可以快速地讀出數據，所以該儀器可用于工廠的日常生產控制過程中。

5粒子的三維數據

在清潔度測試中，現在更趨向測量污染物顆粒的空間大小。為了測量粒子的尺寸大小和體積，必須準備X-射線顯微斷層攝影系統。

6粒度分析和材料類型

粒度分析的最終方案，是通過自動電子顯微鏡和EDS(能譜儀)測量其大小和化學類型。其中包括粒子數量和大小，以及確認每個粒子的化學組成。

配置與配件

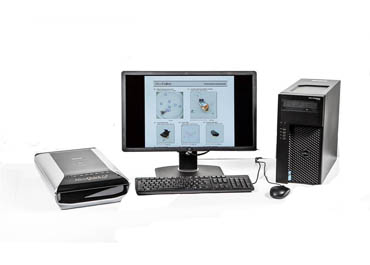

MicroQuick 1001CA清潔度分析儀

高分辨率掃描儀(測試濾膜上粒子的數量、尺寸大小、形狀和光澤度)，平板反射掃描儀調制解調器，包括Windows計算機、用于粒子分析和后期修正的軟件，自動編譯出檢測報告的MicroReporter

MicroReporter Series 4配套軟件

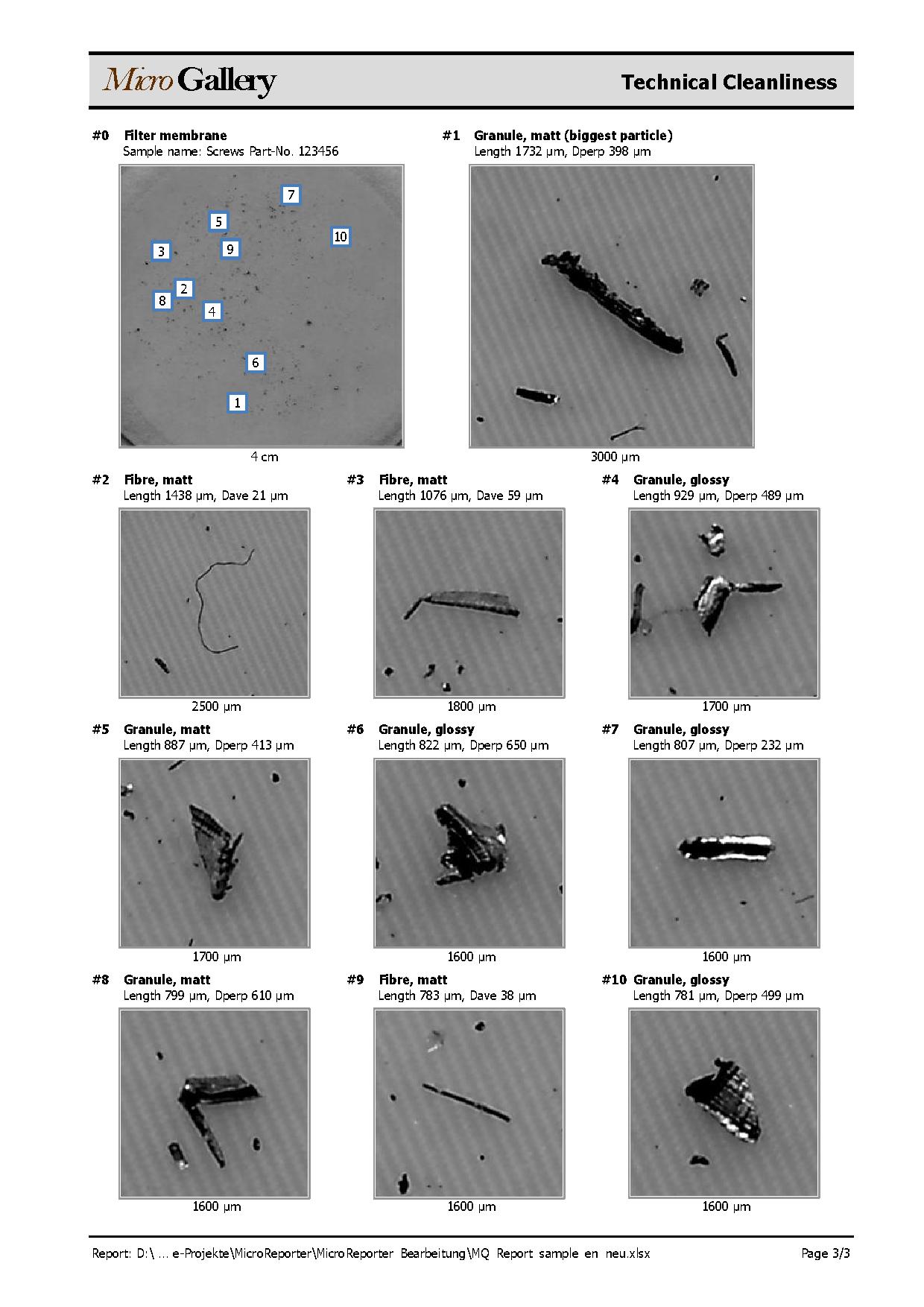

該軟件能夠在Microsoft Excel中自動生成清潔度報告，顆粒圖像庫會顯示最大的十個粒子，而且配有方便用戶編輯的報告模板，符合VDA-19和ISO-16232標準。

MicroMag(可選件)

微型顯微鏡可放大觀察單個粒子，濾膜安裝在滑動端口，且該微型顯微鏡的放大倍數可達200倍。

MicroStandard(標準配置已包含此配件)

光刻微粒子標準濾膜—用于檢查掃描儀的測量能力，包含用于自動校正的軟件

濾膜固定框(標準配置已包含此配件)

這是一個用于直接掃描濾膜的適配器，濾膜使用固定框裝在一個6x6的載玻片上并置于掃描儀玻璃板，使之或更好地貼合掃描系統。

產品規格

型號 ：MicroQuick 1001-CA

技術： 反射和信息傳輸

圖像格式： 灰度和RGB顏色

分辨率： 4800/6400 dpi

膜： 25mm 至150mm

掃描面積 ：反射模式掃描面積可達A4紙的范圍

系統平臺： Windows計算機
